水力旋流器內部結構分析

水力旋流器一般用于礦物的分級、分選、濃縮、脫泥和油水分離等，是利用物料之間密度差異進行物料分選設備。下面通過水力旋流器內部結構更好的認識水力旋流器。

水力旋流器內部結構分為為給料口，負責物料進入；圓柱外殼體；；溢流管，輸送低密度物料；錐形容器；排礦口，粗重顆粒的排出；導管，細顆粒的排出。另外水力旋流器還有給礦管，溢流管，溢流導管和沉砂口。其主體部分為上端的中空的圓柱體和下部的與圓柱體相通的倒椎體，兩者通過溢流管連接。

下面通過水力旋流器工作原理更好地說明水力旋流器內部結構各個部分的作用：物料沿切線方向以一定壓力由入料口進入圓筒部分，物料沿圓筒內壁方向運動，在離心力和重力的共同作用下，密度較大的物料沿圓筒內壁呈螺旋狀向下運動，最后由底部的排礦口排出，密度較小的物料透過分離界面沿中心部分向上螺旋運動，最后由溢流管排出而較細的礦粒則在錐體中心和水形成內螺旋狀的上升礦漿流，經導管排出。在其工作過程中對其效果產生影響的結構參數有水力旋流器直徑、入料管直徑、給料密度、給礦方式、溢流管直徑、椎體角度、溢流管插入深度、進料壓力、安裝方式、底流口直徑等，結構參數不同，其作用效果也就不同。

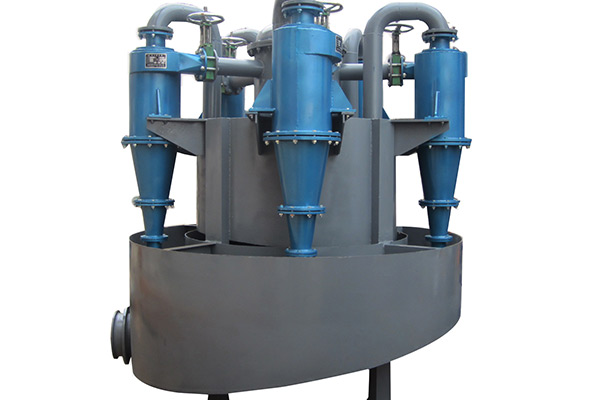

公司主導產品為安生牌旋流器，分為：礦山用水力分級旋流器系列，煤炭用重介質分選旋流器系列，化工電廠用濃縮分級旋流器系列等。旋流器的制作材質，采用高質耐磨的聚氨酯彈性體，耐磨橡膠，高鋁陶瓷等。
